귀하의 폐수 처리장은 에너지 비용 상승으로 인해 어려움을 겪고 있습니까? 전통적인 '경마장' 산화 도랑은 안정적이지만 종종 비효율적입니다. 현대식 시설은 이제 더 나은 성능을 위해 산화 도랑 통기 디스크로 업그레이드하고 있습니다. 이러한 디스크가 어떻게 영양소 제거를 최적화하고 운영 비용을 절감하는지 배우게 됩니다.
● 뛰어난 산소 전달 효율성: 산화 도랑 통기 디스크는 더 큰 공기-물 경계면과 더 미세한 기포를 생성하며, 최대 4.0lb 산소/hp-hr를 전달하여 표준 로터의 통기 효율을 초과하는 경우가 많습니다.
● 분리를 통한 에너지 절약: 이 시스템을 통해 운영자는 산소 요구량과 관계없이 0.8~1.2fps의 임계 채널 속도를 유지할 수 있어 부하가 낮은 기간 동안 에너지 낭비를 방지할 수 있습니다.
● 강화된 영양소 제거: 용존 산소 수준을 정밀하게 제어하면 동시 질화-탈질화(SND)가 가능해 식물이 <10 mg/L 총 질소라는 엄격한 배출 허용을 달성할 수 있습니다.
● 증가된 유역 깊이 호환성: 기존 브러시 로터와 달리 폭기 디스크는 더 깊은 유역(최대 16피트)에서 효과적으로 작동하여 처리에 필요한 전체 토지 면적을 줄입니다.
● 유지 관리 비용 절감: 균형 잡힌 회전 질량과 부식 방지 소재(예: 스테인리스강)를 사용하여 베어링 응력을 줄이고 장비 수명을 20년 이상 연장합니다.
● 운영 유연성: 조정 가능한 침수 깊이(6~18인치) 및 VFD 통합을 통해 배수구를 배수하지 않고도 일별 부하 변동 및 계절 변화에 신속하게 대응할 수 있습니다.

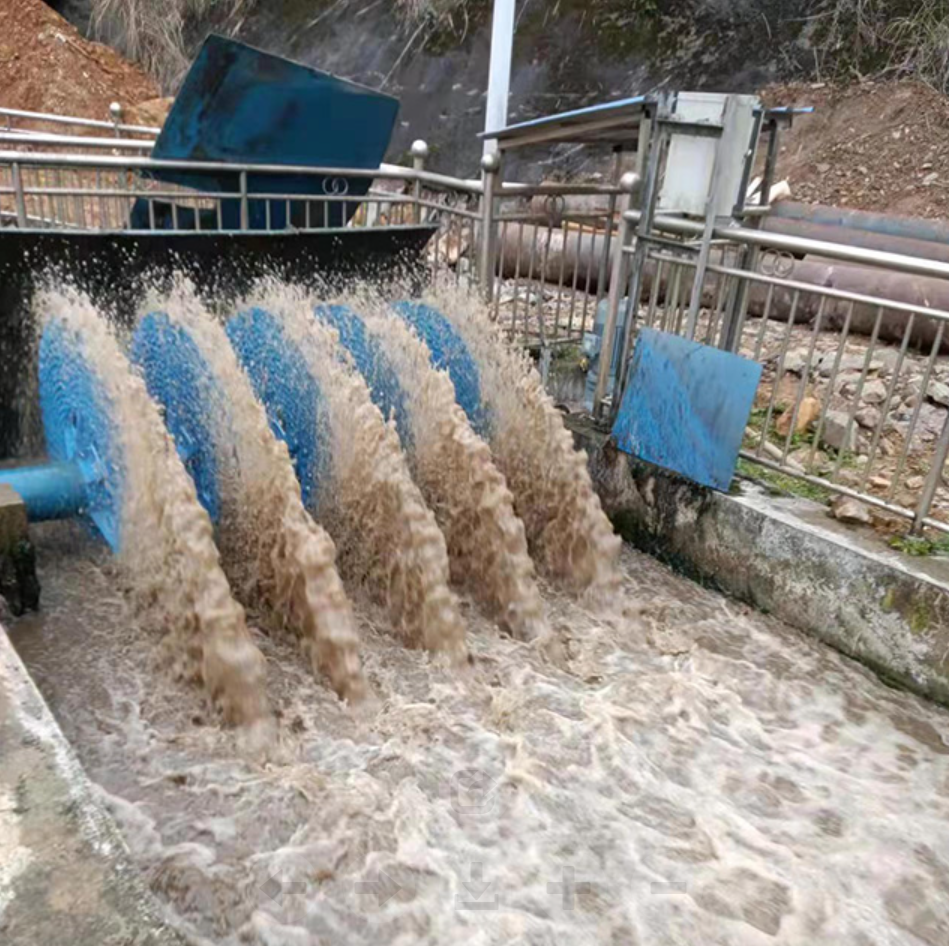

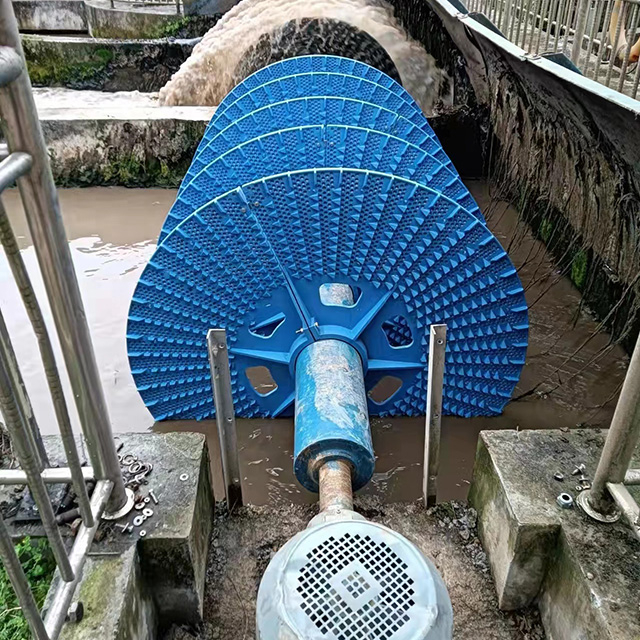

그만큼 산화 도랑 폭기 디스크는 산소가 폐수에 유입되는 방식을 변경합니다. 주로 표면을 휘젓는 원통형 브러시 로터와 달리 디스크 형상은 고속 회전과 특정 표면 텍스처링을 통해 대규모 공기-물 인터페이스를 생성합니다. 이 설계는 거친 스프레이보다 오랫동안 혼합액과 접촉 상태를 유지하는 미세 기포의 제어된 기둥을 생성하여 '표준 산소 전달 속도'(SOTR)를 최적화합니다.
제어는 이 기술의 주요 장점입니다. 대부분의 디스크에는 일반적으로 6~18인치 범위의 조절 가능한 침수 깊이가 있습니다. 이러한 유연성을 통해 작업자는 현재 유기물 부하에 따라 산소 동반을 미세 조정할 수 있습니다. 깊은 침수는 고유량 이벤트 동안 가스 교환 안정성을 향상시키는 반면, 얕은 설정은 표준 작업을 위한 대기 동반을 극대화합니다.
전송 속도 외에도 이러한 디스크는 깨끗한 물에 비해 산소가 더러운 물로 얼마나 쉽게 전달되는지를 설명하는 '알파 팩터'에 영향을 미칩니다. 고급 디스크 설계는 기존 로터보다 복잡한 계면활성제와 고강도 산업 폐기물을 더 잘 처리합니다. 또한 기계 공학으로 캐비테이션을 방지하여 높은 회전 속도에서도 일관된 산소 공급을 보장합니다.
매개변수 |
기존 브러시 로터 |
산화 도랑 통기 디스크 |
일반 SAE(lb 산소/hp-hr) |
2.0 – 3.0 |
2.5 – 4.0 |
침수 범위 |
제한된 |
6~18인치 |
버블타입 |
거친/표면 스프레이 |
미세/제어된 플룸 |
DO 균일성 |
적당한 그라데이션 |
높은 균일성 |
참고: 부하가 적은 겨울철에 전기 수요를 최소화하면서 최적의 용존 산소 수준을 유지하려면 계절에 따라 디스크 침수 깊이를 조정하세요.
오래된 것의 가장 큰 결점 중 하나 산화 도랑은 혼합과 통기를 분리할 수 없다는 점입니다. 더 많은 산소가 필요하면 로터를 더 빠르게 회전시켜야 하는데, 이는 종종 물을 너무 빨리 움직이게 하고 에너지를 낭비하게 합니다. 산화 배수로 통기 디스크는 이러한 기능을 분리하는 데 탁월합니다. 이는 바이오매스에 공기를 과도하게 공급하지 않고 고형물을 현탁 상태로 유지하는 데 필요한 초당 0.8~1.2피트(fps)의 중요한 채널 속도를 유지합니다.
가변 주파수 드라이브(VFD)를 통합함으로써 시스템은 하루 종일 폐수 흐름의 자연스러운 상승 및 하강인 일별 부하 변동에 반응합니다. 디스크는 스플래싱 브러시보다 더 효율적으로 방향성 추력을 제공하기 때문에 대기로의 '에너지 누출'을 줄입니다. 이러한 정밀도 덕분에 플랜트는 더 낮은 전체 마력으로 더 높은 혼합주 부유물질(MLSS) 농도(주로 3,000~5,000mg/L 사이)에서 운영될 수 있습니다.
현대 배출 허가에서는 총질소(TN) 수준이 10mg/L 미만, 총인(TP) 수준이 1mg/L 미만인 경우가 많습니다. 이러한 목표를 달성하려면 동일한 루프 내에서 별도의 호기성 및 무산소 영역이 필요합니다. 산화 도랑 폭기 디스크 배치를 통해 엔지니어는 '동시 질화-탈질화'(SND) 구역을 생성할 수 있습니다.
혼합액이 폭기 장치에서 멀어지면서 산소 수준은 자연스럽게 떨어집니다. 디스크는 고도로 국부적인 통기를 제공하기 때문에 루프의 '무산소' 부분은 탈질에 안정적이고 효과적인 상태로 유지됩니다. 이러한 안정성은 15~30일의 긴 슬러지 체류 시간(SRT)을 지원하며, 이는 깨끗한 폐수에 필요한 느리게 성장하는 질산화 박테리아에 필수적입니다.
참고: 일관된 영양소 제거 성능을 위해 VFD 속도를 자동화하려면 폭기 디스크의 업스트림 및 다운스트림 모두에서 실시간 DO 센서를 사용하십시오.
유지 관리 팀은 기존 로터의 일반적인 고장 지점을 해결하기 때문에 디스크 시스템을 선호합니다. 수평 로터는 길고 무거운 스팬으로 인해 샤프트 부식과 베어링 피로를 겪는 경우가 많습니다. 이와 대조적으로 산화 디치 통기 디스크는 일반적으로 수직 드라이브 또는 보다 균형 잡힌 회전 질량을 사용하여 베어링 및 기어 감속기에 대한 응력을 크게 줄입니다.
이러한 시스템은 고성능 소재를 활용합니다.
● 밀봉형 기어 감속기: 습기 유입을 방지하고 윤활 간격을 연장합니다.
● 모듈식 구성 요소: '진행 중' 교체가 가능합니다. 운영자는 종종 유역의 전체 18~36시간 체류 용량을 배수하지 않고도 개별 디스크 또는 드라이브 장치를 서비스할 수 있습니다.
기술을 선택할 때 공간과 깊이가 결정 요인입니다. 브러시 로터는 일반적으로 더 얕은 도랑으로 제한됩니다. 그러나 산화 도랑 통기 디스크는 깊이가 10~16피트인 유역에서 효과적으로 작동합니다. 더 깊은 유역은 토지 요구 사항을 최소화하는데, 이는 토지에 대한 자본 비용이 엄청나게 큰 시설에 매우 중요합니다.
특징 |
브러시 로터 시스템 |
디스크 통풍 시스템 |
최대 유역 깊이 |
일반적으로 12피트 미만 |
최대 16피트 이상 |
유지 보수 액세스 |
종종 크레인/배수 필요 |
종종 다리에서 접근 가능 |
소음 수준 |
높음(표면 튀김) |
낮음~보통 |
에어로졸 생산 |
중요한 |
최소 |
개조 가능성 |
기존 얕은 도랑에 적합 |
심화 프로젝트에 탁월 |
재정적 관점에서 볼 때 디스크는 초기 자본 비용이 더 높을 수 있지만 비 VFD 브러시 시스템에 비해 연간 에너지 소비량이 20~30% 감소하여 ROI가 향상됩니다.
참고: ROI를 계산할 때 디스크의 모듈식 설계와 유지 관리 용이성으로 방지되는 '다운타임' 비용을 포함하세요.
올바른 성능은 디자인 조정에서 시작됩니다. 엔지니어들은 전산유체역학(CFD)을 사용하여 각 산화 배수로 통기 디스크를 배치할 정확한 위치를 결정합니다. 잘못 배치하면 물이 처리 과정을 건너뛰는 '단락' 또는 고형물이 침전되어 썩는 '불감대'가 발생합니다.
제출 과정에는 다음이 포함되어야 합니다.
● 구조 검토: 지지 빔이 구동 장치의 토크와 진동을 처리할 수 있는지 확인합니다.
● 전기적 호환성: 자동화된 DO 제어를 위해 공장의 SCADA 시스템과 VFD를 조정합니다.
● 속도 검증: 시운전 중에 팀은 모래 축적을 방지하기 위해 디스크가 채널 전체에서 최소 0.5fps를 유지함을 입증해야 합니다.
이러한 특수 기계의 리드타임은 일반적으로 16~24주입니다. 프로젝트 일정을 순조롭게 진행하려면 Evoqua 또는 Xylem과 같은 제조업체와의 조기 조정이 필수적입니다.
최고의 장비라도 관찰력이 뛰어난 작업자가 필요합니다. 채널에 '검은 슬러지 담요'가 보이면 일반적으로 침전 문제가 있음을 나타냅니다. 첫 번째 응답은 0.8~1.2fps 속도를 복원하기 위해 디스크 속도를 높이는 것입니다.
작업자는 거품 패턴도 관찰해야 합니다.
● 흰색의 부풀어오르는 거품: 종종 어린 슬러지나 높은 유기물 부하를 나타냅니다.
● 기름기가 많은 갈색 거품: 노카르디아 또는 사상체 벌킹을 나타낼 수 있으며 호기성/무산소 균형의 변화가 필요합니다.
● 고르지 못한 튀김 패턴: 샤프트 고장을 방지하기 위해 즉각적인 주의가 필요한 잔해물 축적 또는 베어링 마모의 징후입니다.
참고: 배출수 웨어 높이를 정기적으로 확인하세요. 너무 낮게 설정하면 디스크 잠김이 줄어들고 통기 효율성이 저하될 수 있습니다.
산화 도랑 통기 디스크는 현대 폐수 문제에 대한 고효율 솔루션을 제공합니다. 분리된 혼합을 통해 산소 전달을 최적화하고 에너지 낭비를 줄입니다. 이 기술을 채택함으로써 식물은 운영 비용을 낮추면서 더 엄격한 영양 제한을 달성합니다. Changzhou Aoteng Environmental Engineering Co., Ltd.는 장기적인 성능을 보장하기 위해 내구성이 뛰어난 시스템을 전문으로 합니다. 맞춤형 디스크 구성은 특정 세면기 형상 및 로딩 요구 사항과 일치하여 처리 효율성을 극대화합니다.
A: 산화 도랑 통기 디스크는 더 높은 산소 전달 효율을 제공하고 더 깊은 유역에서 작동하여 에너지 비용과 토지 면적을 크게 줄입니다.
A: 정확한 호기성 및 무산소 영역을 생성하여 동시에 질화-탈질화가 가능하여 엄격한 질소 및 인 제한을 충족할 수 있습니다.
A: 예, VFD를 사용하고 침수 깊이를 조정함으로써 산화 도랑 통기 디스크는 일주 산소 요구량을 맞추면서 혼합 속도를 유지합니다.
A: 작업자는 월별 윤활 및 분기별 블레이드 검사를 수행해야 합니다. 균형 잡힌 디자인은 기존 수평 로터에 비해 베어링 응력을 줄여줍니다.
