Votre station d’épuration est-elle confrontée à la hausse des coûts énergétiques ? Le fossé d'oxydation traditionnel « hippodrome » est fiable mais souvent inefficace. Les installations modernes passent désormais au disque d'aération à fossé d'oxydation pour de meilleures performances. Vous apprendrez comment ces disques optimisent l'élimination des nutriments et réduisent les dépenses opérationnelles.
● Efficacité supérieure de transfert d'oxygène : le disque d'aération du fossé d'oxydation crée une interface air-eau plus grande et des bulles plus fines, dépassant souvent l'efficacité d'aération des rotors standard en délivrant jusqu'à 4,0 lb d'oxygène/hp-h.
● Économies d'énergie grâce au découplage : ces systèmes permettent aux opérateurs de maintenir des vitesses de canal critiques de 0,8 à 1,2 fps indépendamment de la demande en oxygène, évitant ainsi le gaspillage d'énergie pendant les périodes de faible charge.
● Amélioration de l'élimination des nutriments : un contrôle précis des niveaux d'oxygène dissous permet une nitrification-dénitrification (SND) simultanée, aidant ainsi les plantes à atteindre des autorisations de rejet strictes de <10 mg/L d'azote total.
● Compatibilité accrue avec la profondeur du bassin : contrairement aux rotors à brosse traditionnels, les disques d'aération fonctionnent efficacement dans les bassins plus profonds (jusqu'à 16 pieds), ce qui réduit l'empreinte terrestre globale requise pour le traitement.
● Coûts de maintenance réduits : la masse rotative équilibrée et l'utilisation de matériaux résistants à la corrosion, tels que l'acier inoxydable, diminuent les contraintes sur les roulements et prolongent la durée de vie de l'équipement jusqu'à plus de 20 ans.
● Flexibilité opérationnelle : les profondeurs d'immersion réglables (6 à 18 pouces) et l'intégration du VFD permettent une réponse rapide aux variations de charge diurnes et aux changements saisonniers sans drainer le fossé.

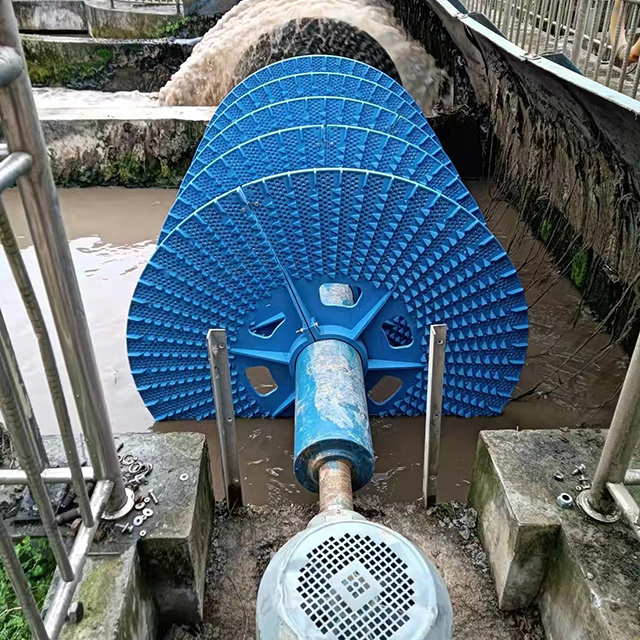

Le Le disque d'aération du fossé d'oxydation modifie la façon dont l'oxygène pénètre dans les eaux usées. Contrairement aux rotors à brosse cylindrique qui barattent principalement la surface, la géométrie du disque crée une interface air-eau massive grâce à une rotation à grande vitesse et une texturation de surface spécifique. Cette conception optimise le « taux de transfert d'oxygène standard » (SOTR) en générant un panache contrôlé de fines bulles qui restent en contact avec la liqueur mélangée plus longtemps qu'une pulvérisation grossière.
Le contrôle est l’un des principaux avantages de cette technologie. La plupart des disques ont une profondeur d'immersion réglable, allant généralement de 6 à 18 pouces. Cette flexibilité permet aux opérateurs d’affiner l’entraînement de l’oxygène en fonction de la charge organique actuelle. L'immersion profonde améliore la stabilité des échanges gazeux lors d'événements à débit élevé, tandis que les réglages peu profonds maximisent l'entraînement atmosphérique pour les opérations standard.
Au-delà des taux de transfert, ces disques ont un impact sur le « facteur alpha », qui décrit la facilité avec laquelle l'oxygène se transfère dans l'eau sale par rapport à l'eau propre. Les conceptions de disques avancées gèrent mieux les tensioactifs complexes et les déchets industriels à haute résistance que les rotors traditionnels. De plus, leur ingénierie mécanique empêche la cavitation, garantissant ainsi un apport constant d’oxygène même à des vitesses de rotation élevées.
Paramètre |
Rotor de brosse traditionnel |
Disque d'aération de fossé d'oxydation |
SAE typique (lb d'oxygène/hp-h) |
2,0 – 3,0 |
2,5 – 4,0 |
Gamme de submersion |
Limité |
6 à 18 pouces |
Type de bulle |
Pulvérisation grossière/surface |
Panache fin/contrôlé |
FAIRE Uniformité |
Dégradés modérés |
Haute uniformité |
Remarque : Ajustez les profondeurs d'immersion des disques de façon saisonnière pour maintenir des niveaux optimaux d'oxygène dissous tout en minimisant la demande électrique pendant les mois d'hiver à faible charge.
L'un des plus gros défauts des personnes âgées les fossés d'oxydation sont l'incapacité de séparer l'aération du mélange. Si vous avez besoin de plus d’oxygène, vous devez faire tourner le rotor plus rapidement, ce qui déplace souvent l’eau trop rapidement et gaspille de l’énergie. Le disque d'aération du fossé d'oxydation excelle dans le découplage de ces fonctions. Il maintient la vitesse critique du canal de 0,8 à 1,2 pied par seconde (fps) requise pour maintenir les solides en suspension sans suraérer la biomasse.
En intégrant des entraînements à fréquence variable (VFD), le système réagit aux variations de charge diurnes, c'est-à-dire les hauts et les bas naturels du débit des eaux usées tout au long de la journée. Étant donné que le disque fournit une poussée directionnelle plus efficace qu'une brosse éclaboussante, il réduit les « fuites d'énergie » dans l'atmosphère. Cette précision permet aux usines de fonctionner à des concentrations plus élevées de matières en suspension dans les liqueurs mélangées (MLSS), souvent comprises entre 3 000 et 5 000 mg/L, avec une puissance globale inférieure.
Les permis de rejet modernes exigent fréquemment des niveaux d’azote total (TN) inférieurs à 10 mg/L et de phosphore total (TP) inférieurs à 1 mg/L. Atteindre ces objectifs nécessite des zones aérobies et anoxiques distinctes au sein de la même boucle. Le placement des disques d'aération des fossés d'oxydation permet aux ingénieurs de créer des zones de « Nitrification-Dénitrification simultanée » (SND).
À mesure que la liqueur mélangée s’éloigne de l’aérateur, les niveaux d’oxygène chutent naturellement. Étant donné que les disques assurent une aération très localisée, la partie « anoxique » de la boucle reste stable et efficace pour la dénitrification. Cette stabilité permet un long temps de rétention des boues (SRT) de 15 à 30 jours, ce qui est vital pour les bactéries nitrifiantes à croissance lente nécessaires à la propreté des effluents.
Remarque : Utilisez des capteurs d'OD en temps réel en amont et en aval des disques d'aération pour automatiser les vitesses du VFD afin d'obtenir des performances d'élimination des nutriments constantes.
Les équipes de maintenance préfèrent les systèmes à disques car ils résolvent les points de défaillance courants des rotors traditionnels. Les rotors horizontaux souffrent souvent de corrosion de l'arbre et de fatigue des roulements en raison de leurs portées longues et lourdes. En revanche, le disque d'aération du fossé d'oxydation utilise généralement un entraînement vertical ou une masse rotative plus équilibrée, réduisant considérablement les contraintes sur les roulements et les réducteurs à engrenages.
Ces systèmes utilisent des matériaux hautes performances :
● Réducteurs à engrenages scellés : empêchent la pénétration de l'humidité et prolongent les intervalles de lubrification.
● Composants modulaires : permettent le remplacement 'en cours de processus'. Les opérateurs peuvent souvent entretenir des disques individuels ou des unités de lecteur sans vider la totalité du volume de détention de 18 à 36 heures du bassin.
Lors du choix entre les technologies, l’empreinte et la profondeur sont des facteurs décisifs. Les rotors de brosses sont généralement limités aux fossés moins profonds. Cependant, le disque d’aération du fossé d’oxydation fonctionne efficacement dans des bassins allant de 10 à 16 pieds de profondeur. Des bassins plus profonds minimisent les besoins en terrains, ce qui est essentiel pour les installations où les coûts d'investissement pour les terrains sont prohibitifs.
Fonctionnalité |
Systèmes de rotor de brosse |
Systèmes d'aérateur à disque |
Profondeur maximale du bassin |
Généralement <12 pieds |
Jusqu'à 16+ pieds |
Accès à la maintenance |
Nécessite souvent une grue/assèchement |
Souvent accessible depuis le pont |
Niveau de bruit |
Élevé (éclaboussures de surface) |
Faible à modéré |
Production d'aérosols |
Significatif |
Minimal |
Potentiel de rénovation |
Bon pour les fossés peu profonds existants |
Excellent pour approfondir les projets |
D'un point de vue financier, même si les disques peuvent avoir un coût d'investissement initial plus élevé, leur retour sur investissement repose sur une réduction de 20 à 30 % de la consommation d'énergie annuelle par rapport aux systèmes à brosses sans VFD.
Remarque : lors du calcul du retour sur investissement, incluez le coût des « temps d'arrêt » évités grâce à la conception modulaire du disque et à sa facilité de maintenance.
Une bonne performance commence par la coordination de la conception. Les ingénieurs utilisent la dynamique des fluides computationnelle (CFD) pour déterminer exactement où placer chaque disque d'aération de fossé d'oxydation. Un mauvais placement entraîne des « courts-circuits », où l'eau échappe au traitement, ou des « zones mortes » où les solides se déposent et pourrissent.
Le processus de soumission doit inclure :
● Examen structurel : garantir que les poutres de support peuvent supporter le couple et les vibrations des unités d'entraînement.
● Compatibilité électrique : coordination des VFD avec le système SCADA de l'usine pour le contrôle automatisé de l'OD.
● Vérification de la vitesse : lors de la mise en service, l'équipe doit prouver que les disques maintiennent au moins 0,5 fps dans tout le canal pour éviter l'accumulation de particules.
Les délais de livraison pour ces mécaniques spécialisées sont généralement de 16 à 24 semaines. Une coordination précoce avec des fabricants comme Evoqua ou Xylem est essentielle pour maintenir les calendriers des projets sur les rails.
Même le meilleur équipement nécessite un opérateur attentif. Si vous remarquez des « couches de boues sombres » dans le canal, cela indique généralement un problème de décantation. La première réponse devrait être d'augmenter la vitesse du disque pour restaurer la vitesse de 0,8 à 1,2 ips.
Les opérateurs doivent également surveiller les modèles de mousse :
● Mousse blanche et gonflée : indique souvent une boue jeune ou une charge organique élevée.
● Mousse grasse et brune : peut signaler un nocardia ou un gonflement filamenteux, nécessitant une modification de l'équilibre aérobie/anoxique.
● Formes d'éclaboussures inégales : signe d'une accumulation de débris ou d'un roulement usé qui nécessite une attention immédiate pour éviter une défaillance de l'arbre.
Remarque : Vérifiez régulièrement les élévations des déversoirs des effluents ; les régler trop bas peut réduire la submersion des disques et détruire l’efficacité de l’aération.
Le disque d'aération du fossé d'oxydation offre une solution à haute efficacité pour les défis modernes liés aux eaux usées. Il optimise le transfert d’oxygène et réduit le gaspillage d’énergie grâce à un mélange découplé. En adoptant cette technologie, les plantes atteignent des limites nutritionnelles plus strictes tout en réduisant les coûts d’exploitation. Changzhou Aoteng Environmental Engineering Co., Ltd. se spécialise dans ces systèmes durables pour garantir des performances à long terme. Leurs configurations de disques sur mesure correspondent à la géométrie spécifique de votre bassin et à vos exigences de chargement pour une efficacité de traitement maximale.
R : Un disque d'aération de fossé d'oxydation offre une efficacité de transfert d'oxygène plus élevée et fonctionne dans des bassins plus profonds, réduisant considérablement les coûts énergétiques et l'empreinte terrestre.
R : Il crée des zones aérobies et anoxiques précises, permettant une nitrification-dénitrification simultanée pour respecter les limites strictes d'azote et de phosphore.
R : Oui, en utilisant des VFD et en ajustant les profondeurs d'immersion, le disque d'aération du fossé d'oxydation maintient la vitesse de mélange tout en répondant aux demandes diurnes en oxygène.
R : Les opérateurs doivent effectuer une lubrification mensuelle et des inspections trimestrielles des lames. Sa conception équilibrée réduit les contraintes sur les roulements par rapport aux rotors horizontaux traditionnels.
